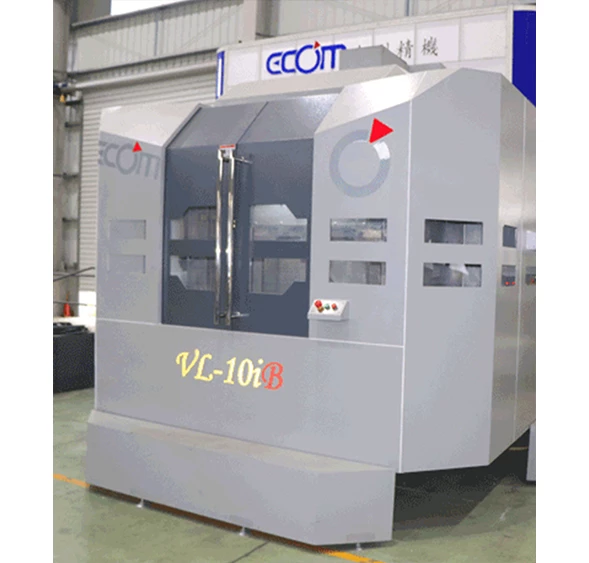

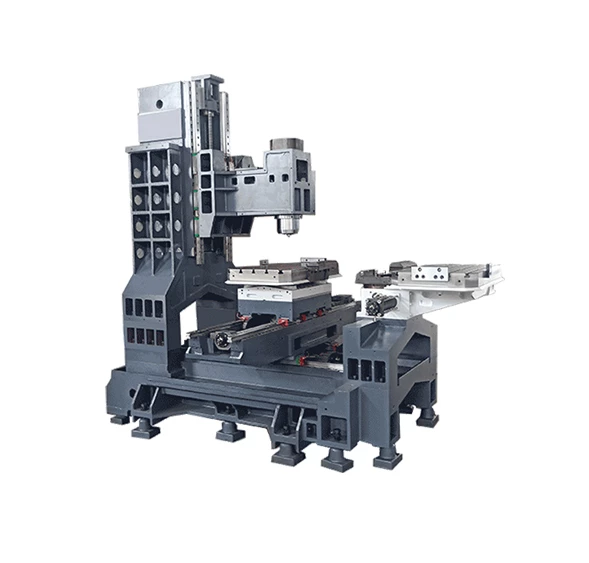

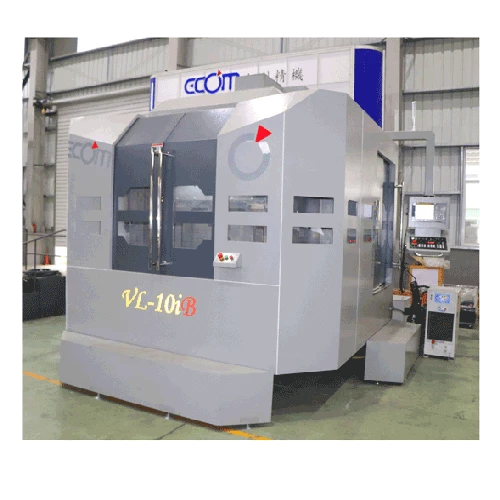

VL-1000 APC Serisi
Özellik

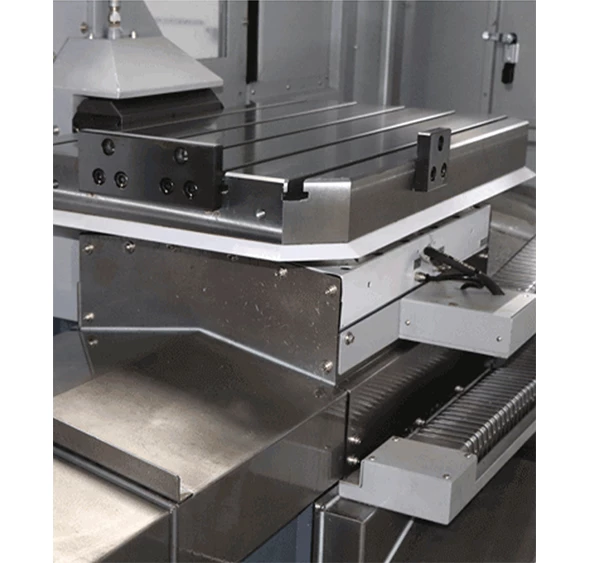

- İşlemleri Basitleştirme: Her palet, yüksek hassasiyetli konumlandırma için dört konik koni ile hidrolik olarak kilitlenir.
- Üretkenliği Artırın: VL-850/1000 APC, müşterilerin frezeleme, delme, delik işleme ve daha fazlası gibi karmaşık işlemeleri işlemesine olanak tanır. İki ayrı palet üzerindeki seri üretim uygulamaları için idealdir.
Model
VL-10i APC
| Hareket | X - Eksen Hareketi | 1030mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 600 mm | ||
| Z - Eksen Hareketi | 560mm | ||
| pindle Center To Z - Ray | 650mm | ||
| İş Mili Burnundan Masaya | 150 - 710 mm | ||
| Tabla | Tabla Boyutu | 1000 X 500mm | |
| T - kanal ölçüleri (sayı*genişlik*aralık) | 5 * 14mm * 100mm | ||
| Maksimum Tabla Yükü | 250kg X 2 | ||
| Spindle | İş Mili Konik | BT-40 Serisi | |
| İş mili RPM | 50-10000 dev/dak | ||
| Sürüş Türü | Bant Tipi | ||
| Besleme Hızları | X. Y Ekseni Hızlı İlerleme Hızı | 36m/dak | |
| Z Ekseni Hızlı İlerleme Hızı | 36m/dak | ||
| X. Y. Z Max.Kesme İlerleme Hızı | 10m/dak | ||
| Otomatik takım değiştirici | Kol Tipi (Aletten Aleve) | 24T (3sn) | |
| Takım Çapı * Uzunluk (bitişik) | Φ150X300mm (Φ78X300mm) | ||
| Takım Ağırlığı | 8 kg | ||
| Motorlar | MITSUBISHI | FANUC | |
| İş Mili Motoru | 7.5/11kw | 11/15kw | |
| X. Y Eksenli Servo Motor | 2.0kw | 3.0kw | |
| Z Eksenli Servo Motor | 3.0kw BS | 3.0kw BS | |
| Makine Hasasiyeti | Konumlandırma Doğruluğu (JIS) | ± 0.005mm / 300mm | |
| Tekrar Poitioning Doğruluğu (JIS) | ± 0.003mm | ||
| Diğer | Yaklaşık Ağırlık | 10000kg | |
| Zemin Alanı Ölçümü | 2850 * 4000 * 3100mm | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası |
| Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takın Çantası |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| BT40 10000 ~ 15000rpm |
| FANUC + AICC II |
| FANUC Manuaş Guidei |
| Elektrik Kabini için Klima |
| Takım Ayarlayıcı (Metrol TM-26D) |
| Takım Ayarlayıcı T24E-B-26S (Disk çapı: 30mm) |
| Renishaw TS-27R (dokunmatik prob) |
| Renishaw NC4 (lazer prob) |
| Renishaw OMP60 (optik iş parçası probu) |
| Renishaw OMP60 (radyo iş parçası probu) |
| Yağ sıyırıcı (disk tipi) |
| CTS 30 bar (kayışla çalışan) |
| CTS 50 bar (kayış tahrikli) |
| CTS 30 bar (dişli kafası tahrikli) |
| CTS 50 bar (dişli kafası tahrikli) |
| XYZ için Heidenhain Doğrusal Ölçekleri |
| Yağ Buharı Kollektörü |
| Transformatör 30kva |
| Zincir Tipi Talaş Konveyörü + Sepet |
