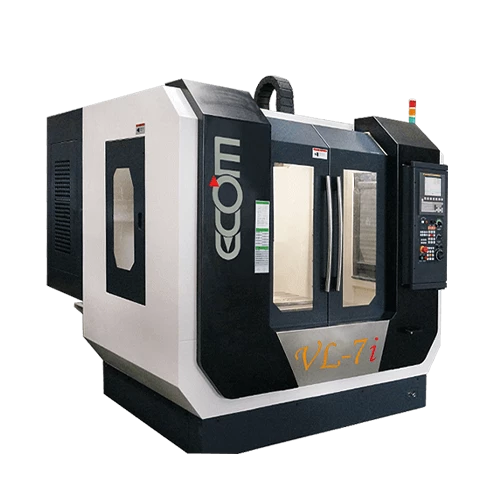

VT-7i
Özellik
- ECOM VT-7i hız, sertlik ve hassasiyetin bir kombinasyonudur. Doğrudan Dirven İş Mili Sistemi titreşimi ortadan kaldırarak mükemmel yüzey kalitesi ve uzun kesici takım ömrü sağlar. Uzun yıllardır işleme merkezlerindeki olağanüstü kalite ve geliştirme deneyimimize bağlı kalarak, VT-7i müşterinize daha hızlı işleme verimliliği ve daha yüksek işleme kalitesi sağlar.

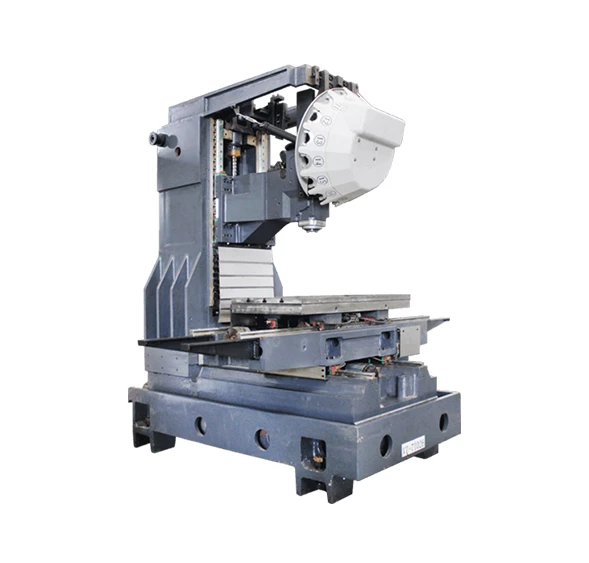

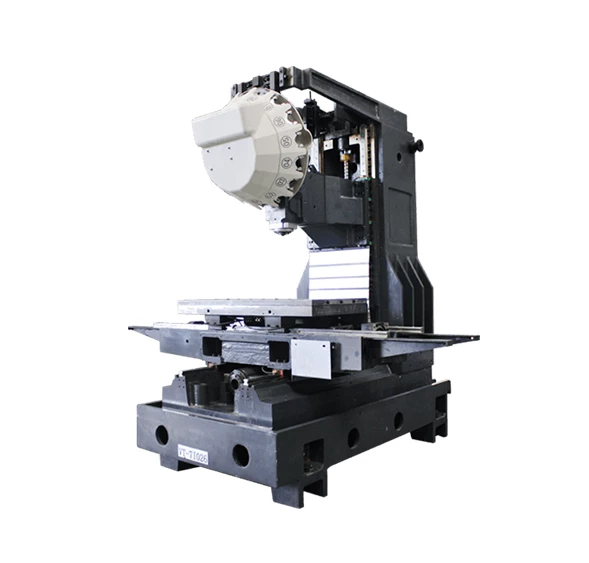

- VT-7i, tüm 3 eksenler için yüksek performanslı bir makaralı lineer kılavuzla birlikte gelir. Hızlı ve doğru hızlı besleme ve ayrıca ağır iş parçası Z eksenine izin verir.3 eksenli C3 sınıfı yüksek hassasiyetli bilyalı vidaların tümü iyi bir şekilde ön uzatmaya tabi tutulmuştur ve doğrudan A / C servo
- motorlara bağlanmıştır. Boşlukları önemli ölçüde ortadan kaldırır ve en yüksek sertliği sağlar.
Model
VT-7i
| Hareket | X - Eksen Hareketi | 700mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 450mm | ||
| Z - Eksen Hareketi | 330 mm | ||
| pindle Center To Z - Ray | 500mm | ||
| İş Mili Burnundan Masaya | 110 -440mm | ||
| Tabla | Tabla Boyutu | 900 X 420mm | |
| T - kanal ölçüleri(sayı*genişlik*aralık) | 3 * 14mm * 100mm | ||
| Maksimum Tabla Yükü | 300kg | ||
| Spindle | İş Mili Konik | BT-30 Serisi | |
| İş mili RPM | 50-12000 dev/dak | ||
| Sürüş Türü | Doğrudan Tip | ||
| Besleme Hızları | X. Y Ekseni Hızlı İlerleme Hızı | 48m/dak | |
| Z Ekseni Hızlı İlerleme Hızı | 48m/dak | ||
| X. Y. Z Max.Kesme İlerleme Hızı | 10m/dak | ||
| Otomatik takım değiştirici | Kol Tipi (Aletten Aleve) | 16T (1,4 sn) | |
| Takım Çapı * Uzunluk (bitişik) | Φ80X200mm | ||
| Takım Ağırlığı | 3 kg | ||
| Motorlar | MITSUBISHI | FANUC | |
| İş Mili Motoru | 3.7/5.5kw | 3.7/5.5kw | |
| X. Y Eksenli Servo Motor | 1.5kw | 2.2kw | |
| Z Eksenli Servo Motor | 3.0kw BS | 3.0kw BS | |
| Makine Hasasiyeti | Konumlandırma Doğruluğu (JIS) | ± 0.005mm / 300mm | |
| Tekrar Poitioning Doğruluğu (JIS) | ± 0.003mm | ||
| Diğer | Yaklaşık Ağırlık | 4500kg | |
| Zemin Alanı Ölçümü | 2100 * 2800 * 2330mm | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası |
| Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| BT30 2.2~3.7kW / 20000rpm Doğrudan Tahrikli |
| Hızlı Tekerlek ATC Tip 21 Konumu |
| Hızlı Tekerlek ATC Tip 16 Konumu (servo motor) |
| Hızlı Tekerlek ATC Tip 21 Konumu (servomotor) |
| Zincir Tipi Talaş Konveyörü + Sepeti (arka ekstraksiyon) |
| Kolon Yükseltilmiş 100mm |
| Kolon Yükseltilmiş 200mm |
| Yağ sıyırıcı |
| Elektrik Kabini için İklimlendirme Sistemi |
| Transformatör 20kva |
