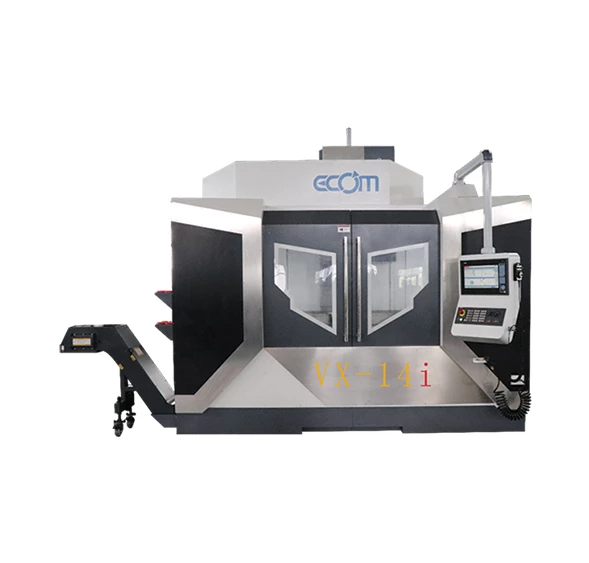

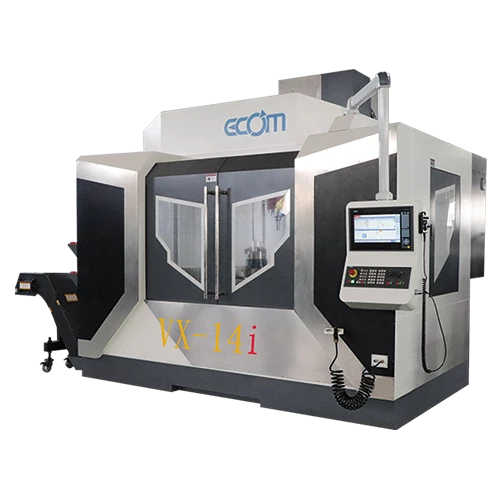

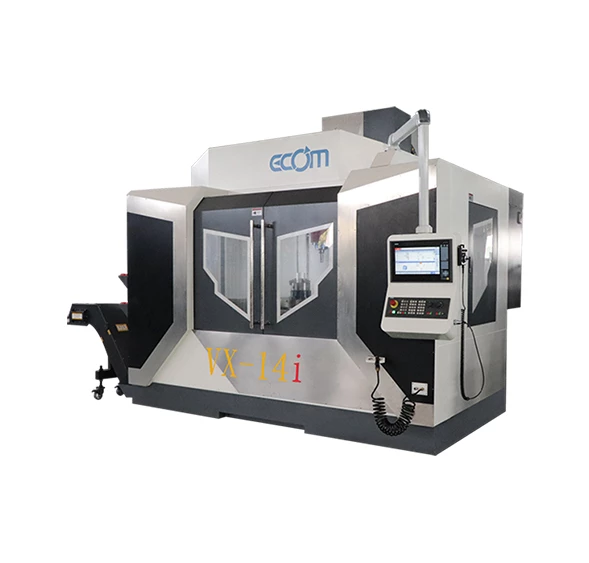

VX-14i
Özellik
- Çok taraflı yüksek performanslı işleme için en verimli ve akıllı işleme konsepti olan 5 Eksenli VX-14i, üretkenliği, esnekliği ve tekrarlanabilirliği artırır.

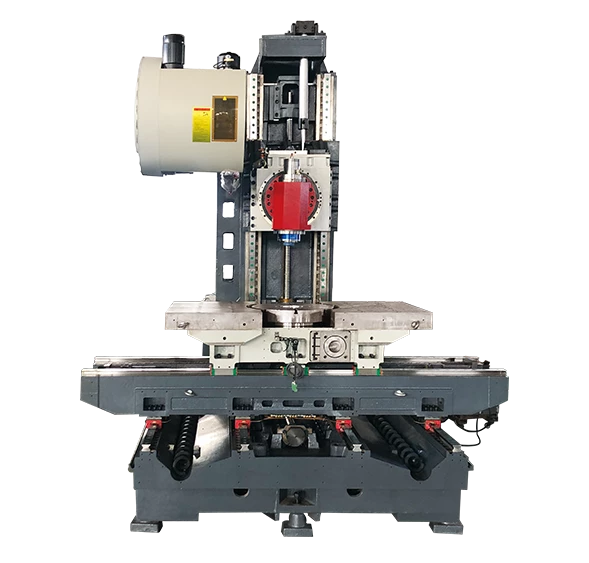

- B ekseni Sürekli Döner Freze Kafası, makaralı kam sistemi ile maksimum dinamik momenti ve doğrusallığı garanti eder. B ekseni sadece saniyeler içinde dikeyden yatay işlemeye geçer.
- C eksenli Döner Tabla, bir tork motoru aracılığıyla dikey konumlardan yatay konumlara tam otomatik 0,001° endeksleme. İş parçasını sıfırlamadan Çok Taraflı İşleme.
- 3+2 Avantajları: Ekstra esneklik sunar. Tek bir kurulumla karmaşık bileşenlerin üretimi. Hata yapma ve zaman kaybetme olasılığını azaltın. Ek fikstür olmadan 5 taraflı işleme. Daha fazla doğruluk ve daha kısa çevrim süresi.
Model
VX-14i
| Seyahat | X - Eksen Hareketi | 1400mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 750mm | ||
| Z - Eksen Hareketi | 700mm | ||
| B - Eksen Hareketi | + 30°~ -120° | ||
| C - Eksen Hareketi | 360° | ||
| İş Mili Burundan Masaya (Dikey) | 20-720mm | ||
| İş mili merkezinden masa yüzeyine (Yatay) | 260 - 960mm | ||
| Masa | Tablo Boyutu | 1500 X 750mm | |
| T - Yuva (sayı*genişlik*aralık) | 7 * 18mm * 100mm | ||
| Maksimum Masa Yükü | 800kg | ||
| B Ekseni | İş Mili Konik | HSK 63A | |
| Sürüş Türü | Dahili Tip | ||
| İş mili RPM | 18000 dev/dak | ||
| İndeksleme Doğruluğu | 20 saniye | ||
| Tekrarlanabilirlik | 4 saniye | ||
| C Ekseni | Tablo Boyutu | φ500 | |
| Dizin | 0.001° | ||
| Sürücü yöntemi | Solucan Sürücüsü | ||
| Maksimum RPM | 22.2 dev/dak | ||
| Maksimum Masa Yükü | 800kg | ||
| Besleme Hızı | X. Y. Z Ekseni Hızlı Besleme Hızı | 30m/dak | |
| X. Y. Z Max.Kesme İlerleme Hızı | 10m/dak | ||
| Otomatik takım değiştirici | Kol Tipi (Aletten Aleve) | 24T (3sn) | |
| Takım Çapı * Uzunluk (Bitişik) | Ф150X300mm (Ф78X300mm) | ||
| Takım Ağırlığı | 8 kg | ||
| Motorlar | Siemens | ||
| İş Mili Motoru (RATED/MAX) | 24 kw | ||
| X. Y. Z Eksenli Servo Motor | 3.14 kw | ||
| B Eksenli Servo Motor | 3.14 kw | ||
| C Ekseni Servo Motor | 3.25 kw | ||
| Makine Doğruluğu | Konumlandırma Doğruluğu (JIS) | ± 0.005mm / 300mm | |
| Tekrar Poitioning Doğruluğu (JIS) | ±0.003mm | ||
| Diğer | Yaklaşık Ağırlık | 11000kg | |
| Zemin Alanı Ölçümü | 4200 * 3200 * 3000mm | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kol tipi ATC (24T) |
| İş mili soğutma sıvısı sistemi |
| Kontrol kabini için ısı eşanjörü |
| Talaş yıkama/Arka talaş yıkama |
| Otomatik yağlama sistemi |
| Otomatik kapanma/Sert kılavuz çekme |
| Çalışma lambası/Üç renkli ışık |
| İş milinden hava patlaması |
| RS232 arayüzü |
| CF kart arayüzü |
| Uzaktan kumandalı manuel darbe jeneratörü (MPG) |
| Yüksek basınçlı kesme sıvısı ve hava tabancası |
| Bloklu tesviye vidaları |
| Alet kutusu ve alet |
| Tam sıçrama koruması/td> |
| Sistem işletim ve prosedürler kılavuzu |
| Makine kılavuzu |
İsteğe Bağlı Aksesuarlar
| Zincir tipi talaş konveyörü arabalı |
| Takım uzunluğu ölçüm sistemi |
| İş milinden soğutma sıvısı (30bar/50bar) |
| Üç eksenli optik ölçek (HEIDENHAIN) |
