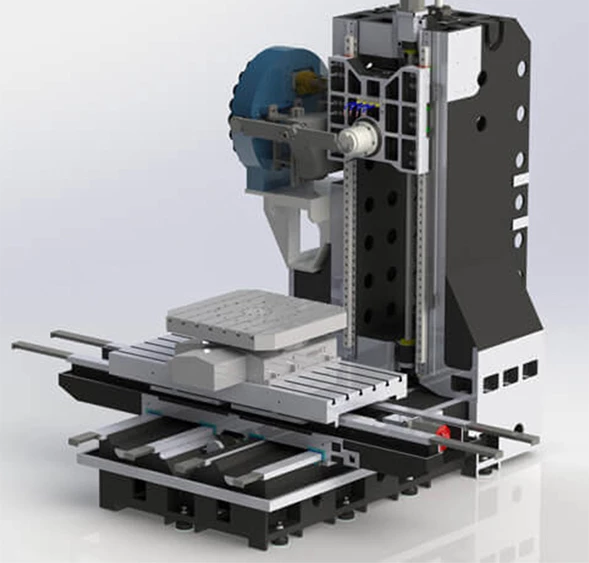

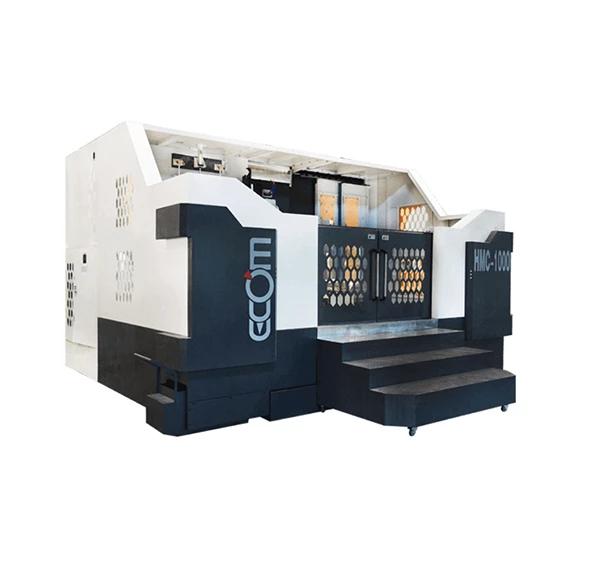

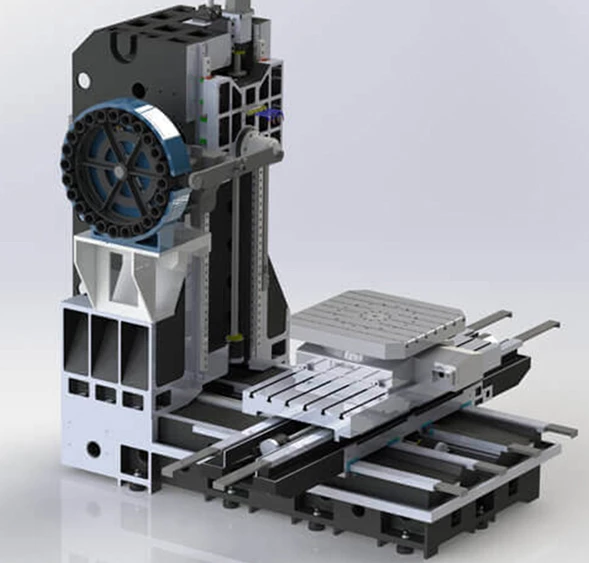

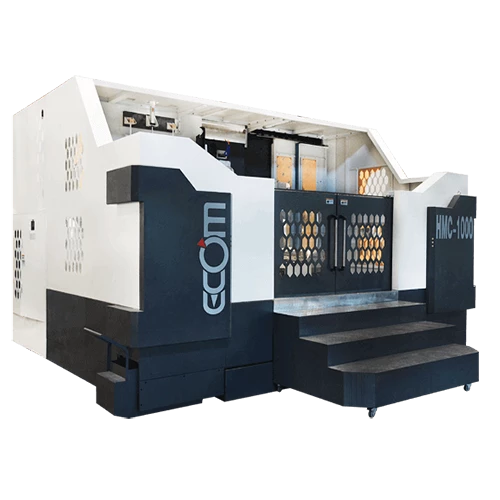

HMC-1000A(FIXED COLUMN)
Özellik
- ECOM HMC Serisi, özellikle No. 50 konik iş mili için tasarlanmış yatay bir işleme merkezidir ve büyük iş parçalarının seri üretimi için idealdir. Makine, özellikle otomotiv ve inşaat makineleri alanlarından çok çeşitli işleme ihtiyaçlarını karşılar. ECOM HMC Serisi, maksimum 400 ~ 1200 kg parça kapasitesine kadar iş parçalarını barındırır. Tüm HMC Serisi, entegre 4. eksenli döner tablalıdır.
Model
HMC-1000 Serisi
| Hareket | X Ekseni, Y Ekseni, Z Ekseni | X: 1800, Y: 1400, Z: 1000mm | |
|---|---|---|---|
| İş Mili Burundan Palete | 400-1400mm arası | ||
| İş Mili Merkezinden Palet Yüzeyine | 100-1500mm | ||
| X Ekseni Loncası | Kutu Yolu | ||
| Y Ekseni Loncası | RGH55 Makaralı Tip Lineer Yol | ||
| Z Ekseni Guildway | Kutu Yolu | ||
| Tabla | Tablo Boyutu | 1000X1000mm | |
| Çalışma Tezgahı Numarası | 1 | ||
| Çalışma Tezgahı Yüzey Yapılandırması | M20-100mm | ||
| Çalışma Tezgahı Maksimum Yükü | 2000kg | ||
| En Küçük Ayar Birimi | 1° | ||
| Mil | İş Mili Konik | BT-50 Serisi | |
| Sürüş Türü | Bant Tipi | Kayış + ZF | |
| İş mili RPM | 6000 dev/dak | 6000 dev/dak | |
| Motorlar | 0IMF-ß | 0IMF-ß | |
| İş Mili Motoru | 15/18,5 kw (143,3 Nm) | 15/18,5 kw (143,3 Nm) | |
| X Eksenli Servo Motor | 3kw (36Nm) | 3kw (36Nm) | |
| Y Ekseni Servo Motor | 3kw (36Nm) BS | 3kw (36Nm) BS | |
| Z Eksenli Servo Motor | 3kw (36Nm) | 3kw (36Nm) | |
| B Eksenli Servo Motor | 3kw (27Nm) | 3kw (27Nm) | |
| Besleme Hızları | 0IMF-ß | 0IMF-ß | |
| X. Y Ekseni Hızlı İlerleme Hızı | 15m/dak | 15m/dak | |
| Y Ekseni Hızlı İlerleme Hızı | 15m/dak | 15m/dak | |
| X. Y. Z Max.Kesme İlerleme Hızı | 6m/dak | 6m/dak | |
| ATC | Kol Tipi (Aletten Aleve) | 24T (4,5 sn) | 24T (4,5 sn) |
| Takım Sapı | BT-50 Serisi | BT-50 Serisi | |
| Takım Çapı*Uzunluk (bitişik) | φ220 * 350mm (φ110 * 350mm) | φ220 * 350mm (φ110 * 350mm) | |
| Takım Ağırlığı | 15kg | ||
| Makine Hasasiyeti | Konumlandırma Doğruluğu (JIS) | ± 0.005mm / 300mm | |
| Tekrar Poitioning Doğruluğu (JIS) | ± 0.003mm | ||
| Diğer | Yaklaşık Ağırlık | 20500kg | |
| Zemin Alanı Ölçümü | 6800 * 6100 * 3700mm | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası + Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Vida Tipi Talaş Konveyör + Sepeti |
| Kullanım Kılavuzu |
Standart Aksesuarlar
| Tamamen Kapalı Sıçrama Koruması |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası + Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Sert Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| Portatif El Tekerleği (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Tesviye Blokları ve Vidaları |
| Alet & Alet Kutusu |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Vida Tipi Talaş Konveyör + Sepeti |
| Kullanım Kılavuzu |
