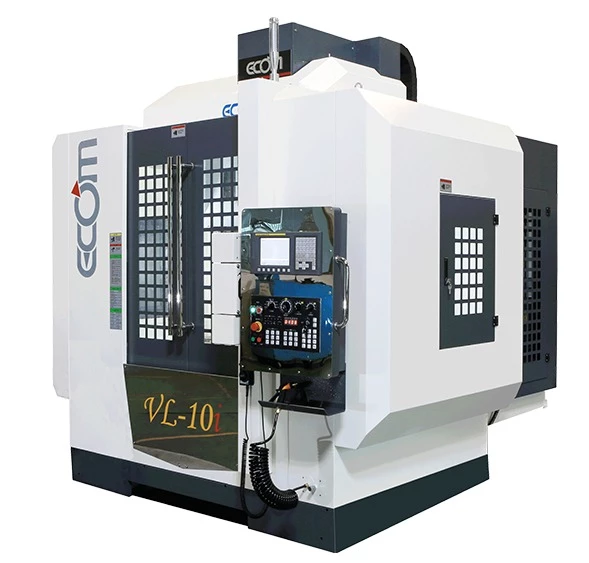

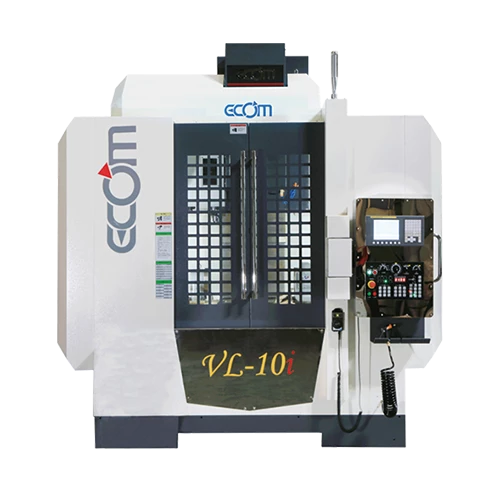

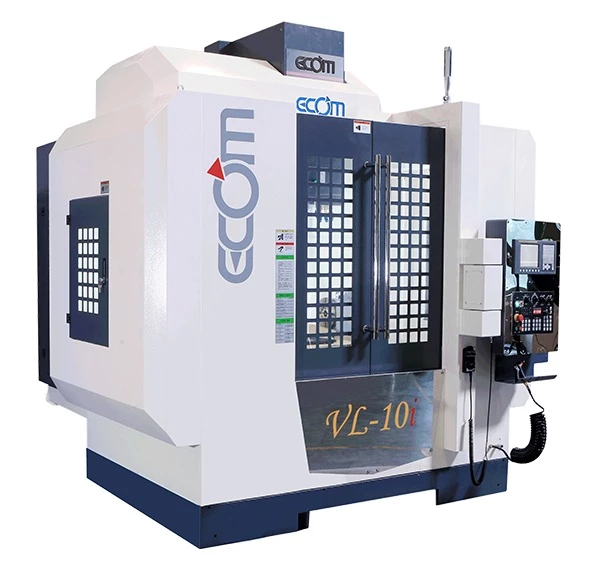

VL-10i ·
Özellik
- ECOM Precision VL-i Serisi hız, sertlik ve hassasiyetin bir kombinasyonudur. Titreşimi ortadan kaldırarak mükemmel yüzey kalitesi ve uzun kesici takım ömrü sağlar. Uzun yıllardır dikey işleme merkezlerindeki olağanüstü kalite ve geliştirme deneyimimize bağlı kalarak, dikey yüksek hızlı işleme merkezleri serisi, müşterilerinize daha hızlı bir işleme verimliliği ve daha fazla işleme kalitesi sağlayabilir.

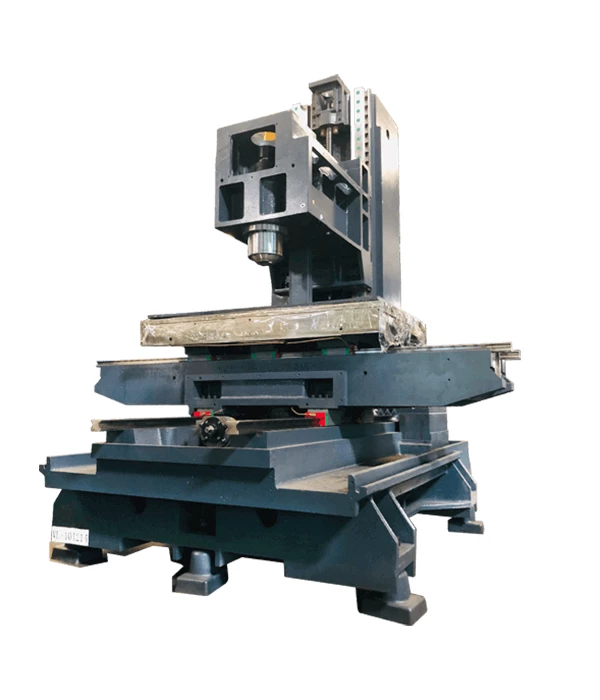

- VL-i modeli, tüm 3 eksenler için yüksek performanslı bir makaralı lineer kılavuzla birlikte gelir. Hızlı ve doğru hızlı besleme ve ayrıca ağır iş parçası Z eksenine izin verir.
- 3 eksenli önceden yüklenmiş C3 sınıfı yüksek hassasiyetli bilyalı vidaların tümü iyi bir şekilde ön uzatmaya tabi tutulmuştur ve doğrudan A / C servo motorlara bağlanmıştır. Boşlukları önemli ölçüde ortadan kaldırır ve en yüksek sertliği sağlar.
- Büyük çaplı ultra hassas bilyalı vidalar doğrudan besleme motoruna bağlanır ve her kılavuz yolunun ortasında ve kesme noktasına yakın bir yerde düzenlenir.
Özellikler
VL-10i
| Yolculuk | X - Eksen Hareketi | 1000 mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 600 mm | ||
| Z - Eksen Hareketi | 560mm | ||
| pindle Merkezden Z'ye - Ray | 650mm | ||
| Masaya Mili Burun | 150 - 710mm | ||
| Masa | Masa boyutu | 1120X600mm | |
| T - Yuva (sayı*genişlik* aralık) | 5*18mm*100mm | ||
| Maksimum Tabla Yükü | 800kg | ||
| mil | Mil Koniği | BT-40 | |
| Mil devri | 50-10000rpm | ||
| Sürüş Türü | Kayış Tipi | ||
| İlerleme hızı | X. Y Ekseni Hızlı Besleme Hızı | 36m/dak | |
| Z Ekseni Hızlı Besleme Hızı | 36m/dak | ||
| XY Z Maks.Kesme İlerleme Hızı | 10m/dak | ||
| Otomatik takım değiştirici | Kol Tipi (Aletten Alete) | 24T (3sn) | |
| Maks. Takım Çapı*Uzunluk(bitişik) | Φ150X300mm(Φ78X300mm) | ||
| Maks. Takım Ağırlığı | 8 kg | ||
| Motor | MITSUBISHI | FANUC | |
| Mil Motoru | 7.5/11kw | 11/15kw | |
| X.Y Ekseni Servo Motor | 2.0kw | 3.0kw | |
| Z Ekseni Servo Motor | 3.0kw BS | 3.0kw BS | |
| Makine Doğruluğu | Konumlandırma Doğruluğu (JIS) | ± 0,005 mm / 300 mm | |
| Tekrar Poitioning Doğruluğu (JIS) | ± 0,003 mm | ||
| Diğerleri | Yaklaşık ağırlık | 7000kg | |
| Zemin Alanı Ölçümü | 2850*3480*2850mm | ||
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası |
| Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Tesviye Blokları ve Vidaları |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| FANUC + AICC II |
| FANUC Manuel Guidei |
| Elektrik Kabini için Klima |
| Takım Ayarlayıcı (Metrol TM-26D) |
| Takım Ayarlayıcı T24E-B-26S (Disk çapı: 30mm) |
| Renishaw TS-27R (dokunmatik prob) |
| Renishaw NC4 (lazer prob) |
| Renishaw OMP60 (optik iş parçası probu) |
| Renishaw OMP60 (radyo iş parçası probu) |
| Yağ sıyırıcı (disk tipi) |
| CTS 30 bar (kayışla çalışan) |
| CTS 50 bar (kayış tahrikli) |
| XYZ için Heidenhain Doğrusal Ölçekleri |
| Yağ Buharı Kollektörü |
| Transformatör 20kva |
| Vida Tipi Talaş Konveyörü + Sepet |
| Zincir Tipi Talaş Konveyörü + Sepet |
