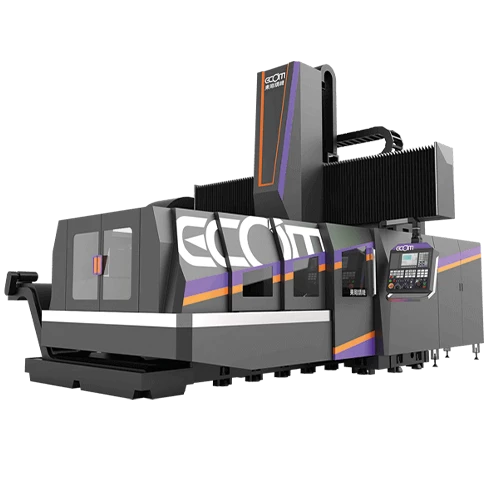

DMCB-1722 ·
Özellik
- DMCB işleme merkezleri için ana bileşenlerin yapıları, sonlu elemanlar yöntemi (FEM) ile tasarlanmıştır. Tasarımımızı rafine ediyor ve ürün kalitesini artırıyoruz.
- ECOM DMCB, havacılık, elektronik ve otomotiv gibi titiz endüstriler için süper boyutlu hassasiyet sağlamak için gereken istikrar ve güç sağlar.

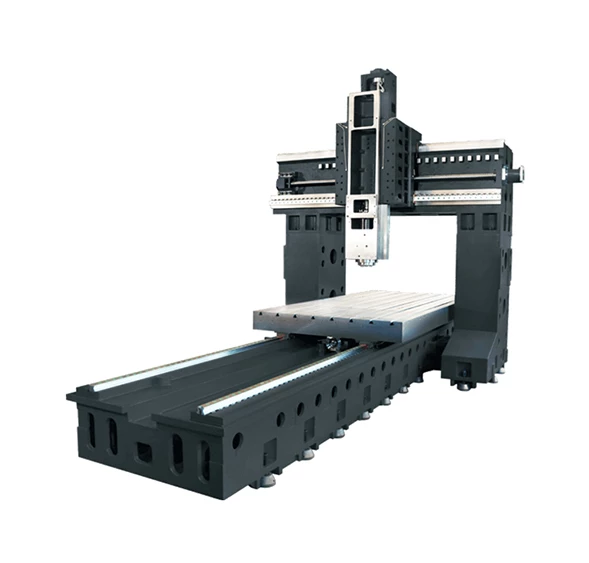

- Katı çift kolonlu yapı, daha fazla sertlik ve daha yakın toleranslar sağlar, bu da bu makineyi genel parçaların verimli bir şekilde işlenmesi ve hızlı kalıp ve kalıp işleri için çok uygun hale getirir. ECOM çift kolonlu makineler tekrar tekrar teslim eder.
Model
DMCB-1722 ·
| Hareket | X - Eksen Hareketi | 2200mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 1700mm | ||
| Z - Eksen Hareketi | 800mm | ||
| İki kolon arası mesafe | 1700mm | ||
| Çalışma Alanı | 1700mm X 2200mm X 1000mm | ||
| İş Mili Tabla Arası Mesafe | 200-1000mm | ||
| Tabla | Tabla Ebatı | 1400mmx2200mm | |
| T-kanal ölçüleri | 22mmx120mmx8T | ||
| Maksimum Tabla Yükü | 8000kg | ||
| Spindle | İş mili koniği | BT50-190 Serisi | |
| Aktarım tipi | Kayış Tipi | ||
| Fener mili devri | 6000 dev/dak | ||
| Besleme Hızları | Hızlı ilerleme (X.Y.Z) ekseni | X:20 Y:20 Z:15(m/dak) | |
| Kesme hızı | 7000 (mm / dak) | ||
| Motor Türü | X Eksen Motoru | Kayış yavaşlaması(1:2) | |
| Y Eksen Motoru | Doğrudan tip tahrik | ||
| Z Eksen Motoru | Doğrudan tip tahrik | ||
| Otomatik takım değiştirici | Maksimum takım uzunluğu | 350mm | |
| Maksimum takım ağırlığı | 15kg | ||
| Maksimum takım çapı | Ø110mm | ||
| Maksimum Takım çapı (W/O Bitişik araç) | Ø200mm | ||
| Motorlar | 0iMF-β | 0iMF-α | |
| İş Mili Motoru | 15/18.5kw (143Nm) | 18.5 / 22kw (118Nm) | |
| X Eksen Servo Motor | 3KW (36Nm) | 7KW (30Nm) | |
| Y Eksen Servo Motor | 3KW (36Nm) | 7KW (30Nm) | |
| Z Eksen Servo Motor | 3KW (36Nm) BS | 7KW (30Nm) BS | |
| Kesme sıvısı Kapasitesi (motor) | 300L (1000W) | ||
| Hidrolik Tank Kapasitesi (motor) | 160L (7500W) | ||
| Makine Hasasiyetleri | Konumlandırma Hasasiyeti (JIS) | ±0.005/300;±0.015/Tam seyahat | |
| Tekrarlama Hasasiyeti (JIS) | ±0.003mm | ||
| Diğer | Pnömatik besleme | ≧ 6.5Kg / c㎡ | |
| Zemin Alanı Ölçümü | 6400X4400X4000mm | ||
| Makine ağırlığı (yaklaşık) | 22000KG | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası + Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Üfleme ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| Fener Mili Soğutma Sistemi |
| Çift Vidalı Tip Talaşlı Konveyörü |
| Zincir Tipi Talaş Konveyörü + Talaş Araba |
| Kullanım ve Bakım Kitapları |
İsteğe Bağlı Aksesuarlar
| FANUC 0i-MF + AICC II |
| Elektrik Kabini için Klima |
| Z / F Dişli Kutusu ~ 6000rpm + Soğutma Sıvısı Ünitesi |
| BT50 Doğrudan tip 8.000/10.000 rpm |
| Z Eksen Kolon yükseltme: 200mm |
| Z Eksen Kolon yükseltme: 400mm |
| BT50 Zincir Tip 40'lı Magazin |
| BT50 Zincir Tip 60'lı Magazin |

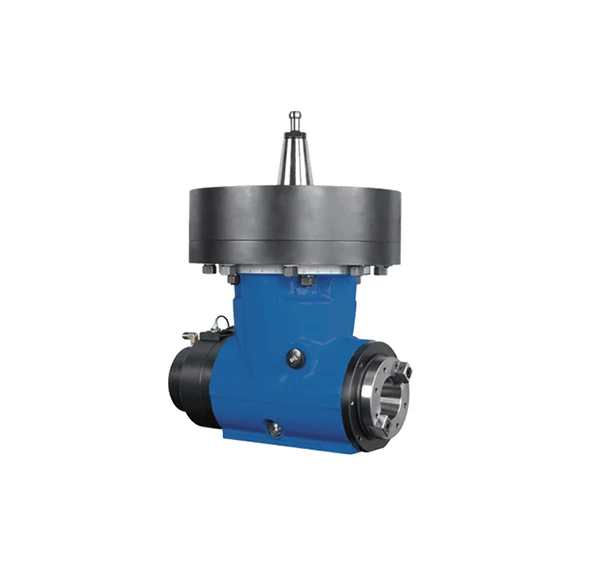

| Yarı otomatik indeksleme 90 freze kafası -N75B |

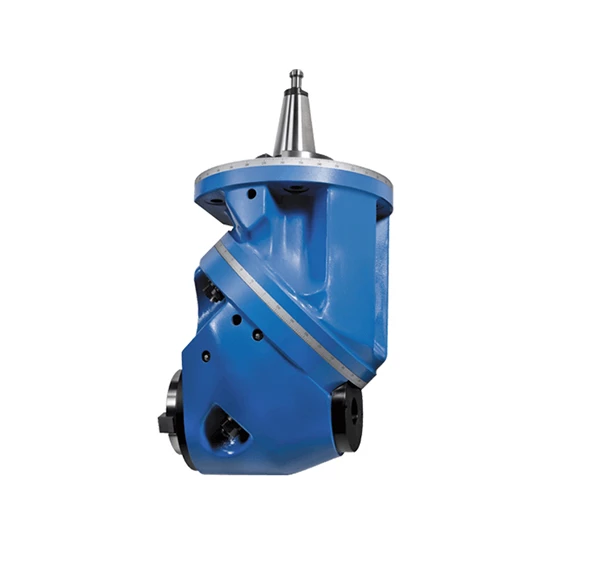

| Üniversal freze kafası (manuel)-C45 |
| Genişletilmiş Freze kafası 300mm-E73N |
| Genişletilmiş Freze kafası 500mm-E75N |
| Transformatör 380V / 50Hz / 3faz / 50kva |
