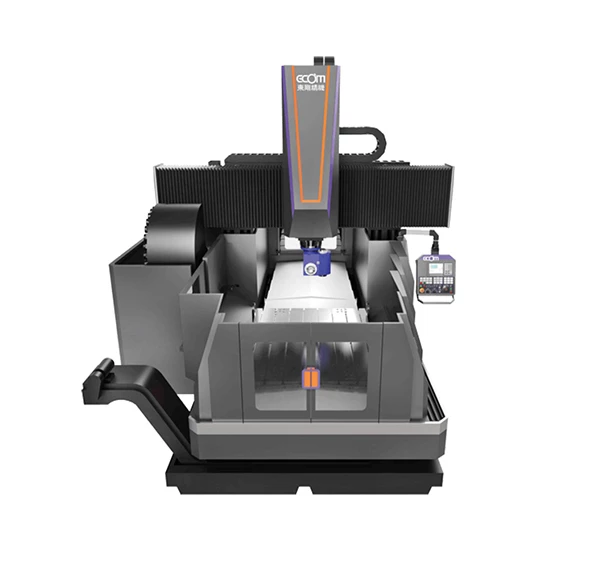

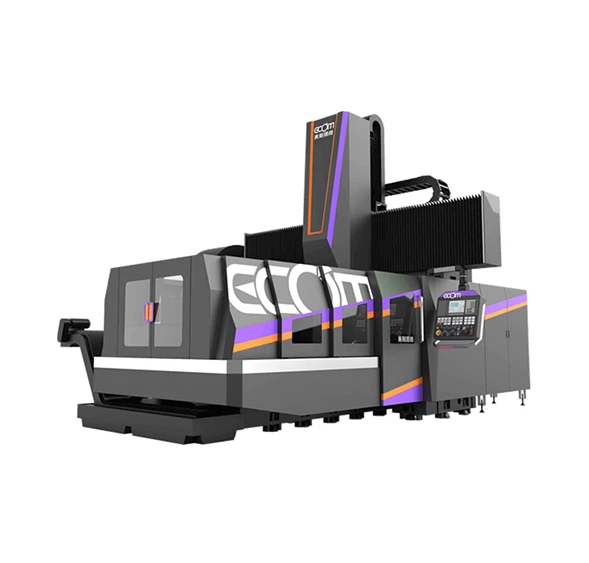

DMCB-VH2142 ·
Özellik
- DMCB işleme merkezleri için ana bileşenlerin yapıları, sonlu elemanlar yöntemi (FEM) ile tasarlanmıştır. Tasarımımızı rafine ediyor ve ürün kalitesini artırıyoruz.
- ECOM DMCB, havacılık, elektronik ve otomotiv gibi titiz endüstriler için süper boyutlu hassasiyet sağlamak için gereken istikrar ve güç sağlar.

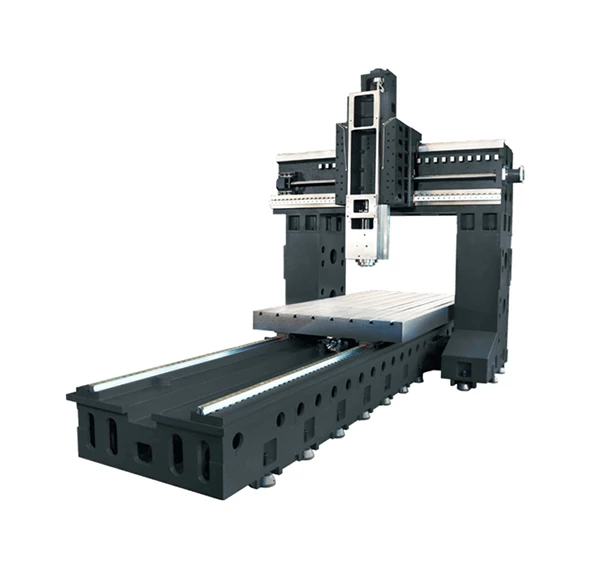

- Katı çift kolonlu yapı, daha fazla sertlik ve daha yakın toleranslar sağlar, bu da bu makineyi genel parçaların verimli bir şekilde işlenmesi ve hızlı kalıp ve kalıp işleri için çok uygun hale getirir. ECOM çift kolonlu makineler tekrar tekrar teslim eder.
Model
DMCB-VH2142
| Hareket | X - Eksen Hareketi | 4200mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 2100mm | ||
| Z - Eksen Hareketi | 1000mm | ||
| İki kolan arasındaki mesafe | 2100mm | ||
| Çalışma Alanı | 2100mm X 4200mm X 1200mm | ||
| İş Mili Tabla Arası Mesafe | 200-1200mm arası | ||
| Tabla | Tabla Ebatı | 1800mmx4200mm | |
| T - kanal ölçüleri | 22mmx200mmx8T (biri için her iki taraf için 22mmx120mm) | ||
| Maksimum Tabla Yükü | 15000kg | ||
| Spindle | İş mili koniği | BT50 Serisi | |
| Aktarım Tipi | Doğrudan tahrikli Dikey/Yatay | ||
| Fener mili devri | 2500 dev/dak | ||
| Beslenme Hızları | Hızlı ilerleme (X.Y.Z) ekseni | X:20 Y:20 Z:15(m/dak) | |
| Kesme hızı | 7000 (mm / dak) | ||
| Motor Türü | X Eksen Motoru | Kayış yavaşlaması(1:2) | |
| Y Eksen Motoru | Doğrudan tip tahrik | ||
| Z Eksen Motoru | Doğrudan tip tahrik | ||
| Otomatik takım değiştirici | Max.takım uzunluğu | 350mm | |
| Max.takım ağırlığı | 15kg | ||
| Max.takım çapı | Ø110mm | ||
| Max.takım çapı.-(W/O Bitişik araç) | Ø200mm | ||
| Motorlar | 0iMF-β | ||
| İş Mili Motoru | 15/18.5kw (143Nm) | ||
| X Eksenli Servo Motor | 3KW (36Nm) | ||
| Y Ekseni Servo Motor | 3KW (36Nm) | ||
| Z Eksenli Servo Motor | 3KW BS (36Nm) | ||
| Kesme sıvısı Kapasitesi (motor) | 300L (1000W) | ||
| Hidrolik Tank Kapasitesi (motor) | 160L (7500W) | ||
| Makine Hasasiyeti | Konumlandırma Doğruluğu (JIS) | ±0.005/300;±0.015/Tam seyahat | |
| Tekrar Poitioning Doğruluğu (JIS) | ±0.003mm | ||
| Diğer | Pnömatik besleme | ≧ 6.5Kg / c㎡ | |
| Zemin Alanı Ölçümü | 10400X5000X4800mm | ||
| Makine ağırlığı (yaklaşık) | 38000KG | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar

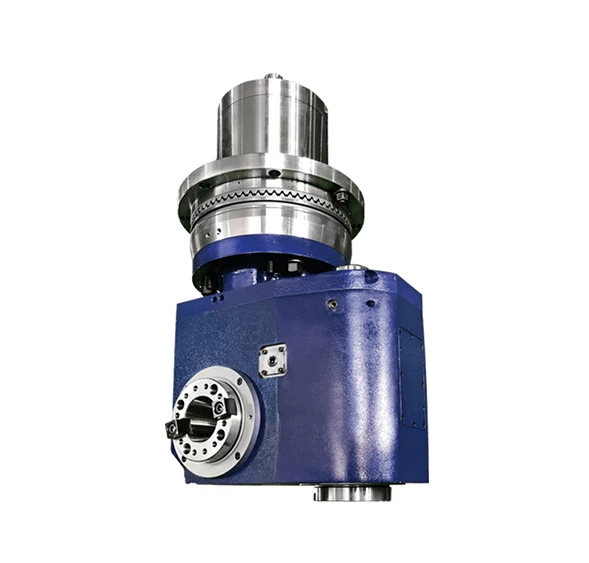

| Dikey / Yatay Freze Kafası 2,500rpm |
| Bloklu Tesviye Vidaları |
| Araç Kutusu |
| İş Mili Boyunca Hava Patlaması |
| Çalışma Lambası |
| Açma Pedalı |
| Üç Renk Işık |
| Otomatik Kapanma |
| Otomatik Yağlama Sistemi |
| Sert Kılavuz Çekme |
| RS232 Arayüzü |
| CF Kart Arayüzü |
| Portatif El Tekerleği (MPG) |
| İş Mili Soğutma Sıvısı Sistemi |
| Kontrol Kabini için Isı Eşanjörü |
| Pnömatik Sistem (pnömatik kaynak ve tüp dahil değildir) |
| Yüksek Basınçlı Su ve Hava Tabancası |
| Zincir Tipi Talaş Konveyörü |
| Vidalı Tip Talaş Konveyörü |
| Sistem Çalışma ve Prosedürler El Kitabı |
| Makine Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| BT-50 Kol Tipi ATC (24T / 30T) |
| BT-50 Zincir Tipi ATC (40T / 60T) |
| Disk Tipi Yağ-su Speartor |
| Otomatik Kapı |
| X, Y, Z İsteğe Bağlı Terazi |
| Takım Uzunluğu Ölçüm Sistemi |
| Tam Sıçrama Koruması |
| CE Standardı |
| Yağ Buharı Kollektörü |
| İş Mili Yağı Buharı Kesimi için Atomizasyon Cihazı |
| Yağ Deliği Tutucu İşlevi |
| Klima |
